Пример разработки конструкции корпуса модели фрегата по технологии "скорлупа на толстых шпангоутах"™

   Целью разработки было построение корпуса модели шведского фрегата по технологии "скорлупа на толстых шпангоутах"™ . Данная технология является логическим развитием технологии А. Баранова  "Скорлупа на болване" и является более рациональной для единичного изготовления.

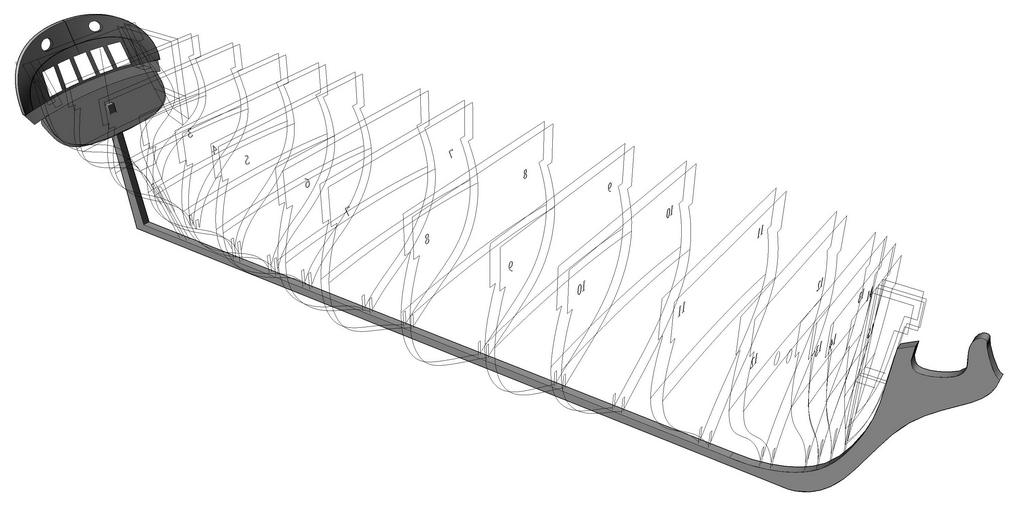

    Затем были созданы сечения в местах расположения шпангоутов набора с учетом толщины материала ( фанера 10 мм ). Верхушки шпангоутов продлены вверх до общей поверхности , которая и будет являться основой для сборки набора

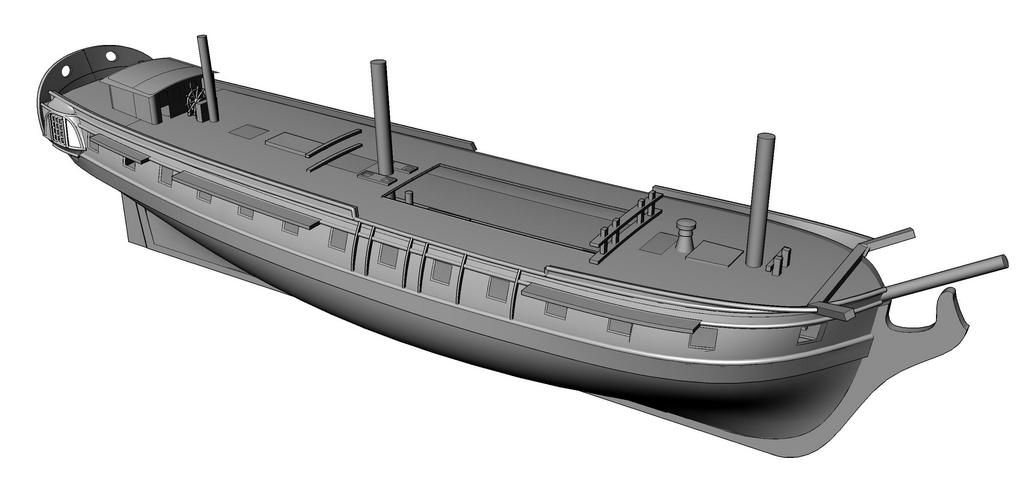

Сначала была создана 3D-модель корпуса , на которой были прверены плавность обводов корпуса и компоновка основных узлов.

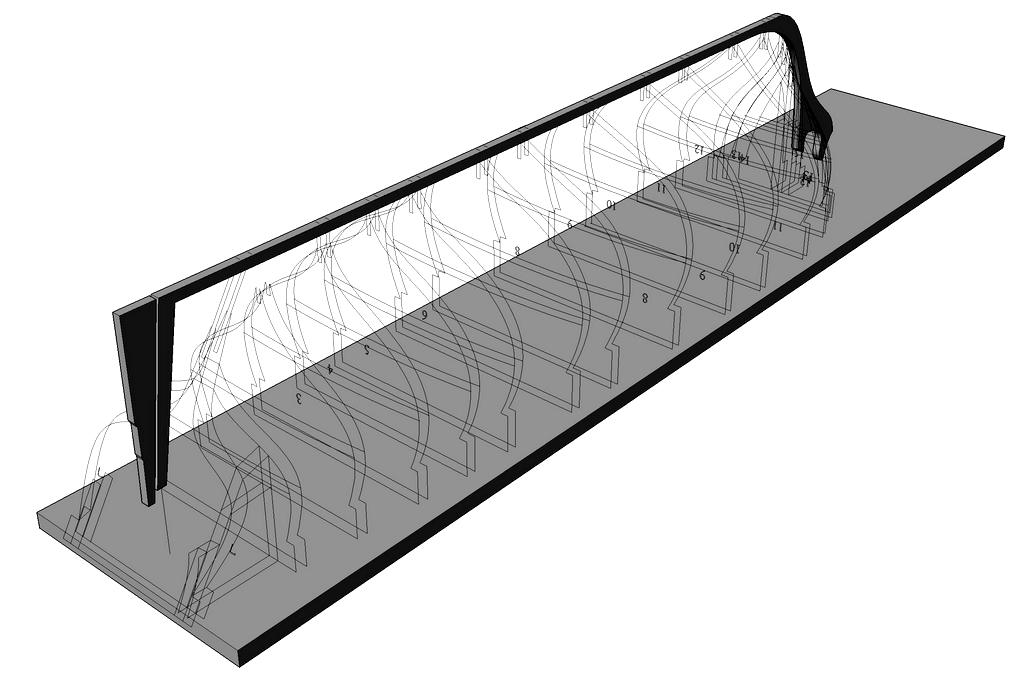

Этот рисунок показывает конструкцию набора на основании

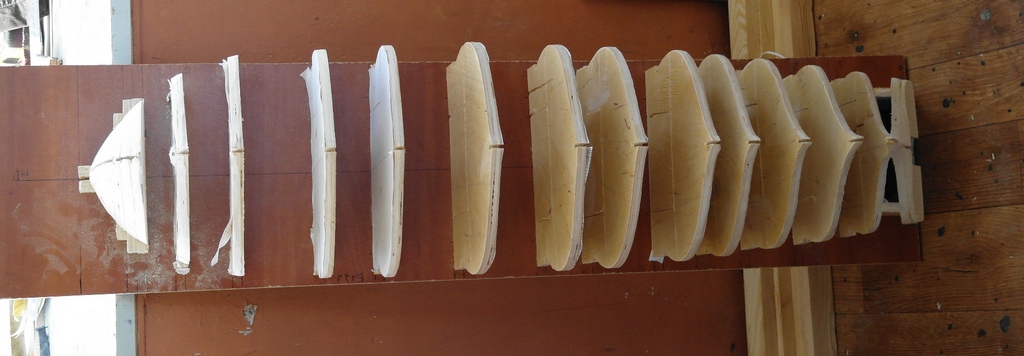

Набор  в сборе

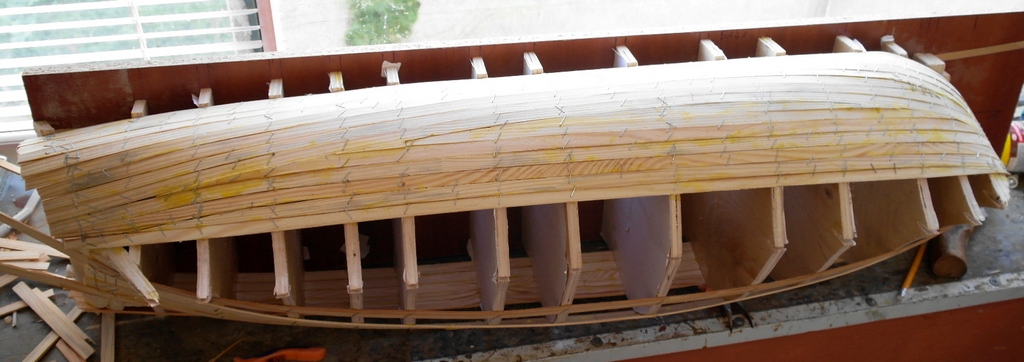

Далее производится обшивка набора сосновыми рейками при помощи клея и степплера - быстро и удобно.

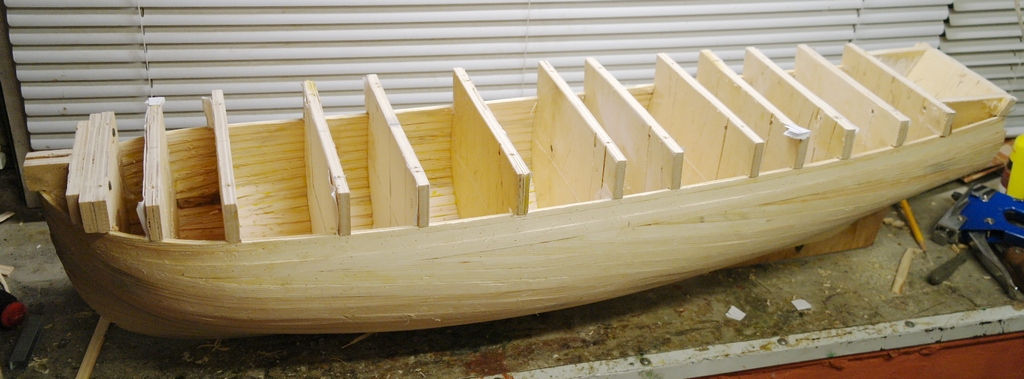

Полностью обшитый черновой корпус со снятым основанием

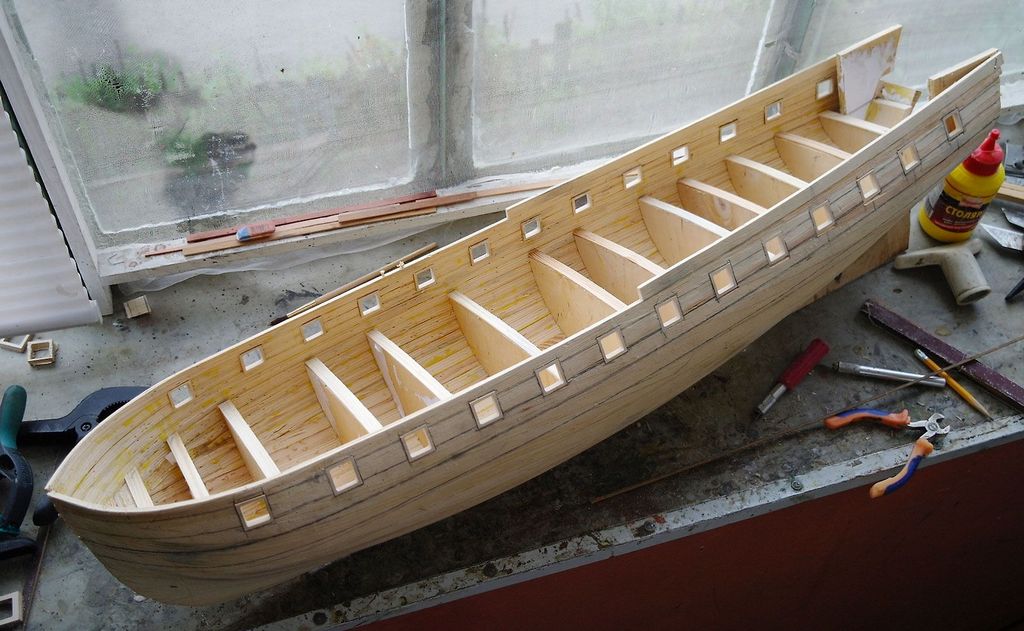

Удалены технологические части шпангоутов , прорезаны порты. корпус готов к чистовой обшивке
