Пример разработки конструкции фанерного каркаса корпуса модели яхты

   Целью разработки было создание чертежей для лазерного раскроя фанеры толщиной 5 мм с целью изготовления фанерного каркаса корпуса модели под дальнейшую обшивку. Сначала была создана 3D-модель корпуса ( внешней поверхности ) , затем путем вычитания толщины обшивки была получена внутренняя поверхность обшивки , по которой и строились профили фанерных шпангоутов. Учитывая высокую стоимось высококачественной авиационной фанеры шпангоуты сделаны составными , что позволит более рационально выполнить раскрой фанеры.

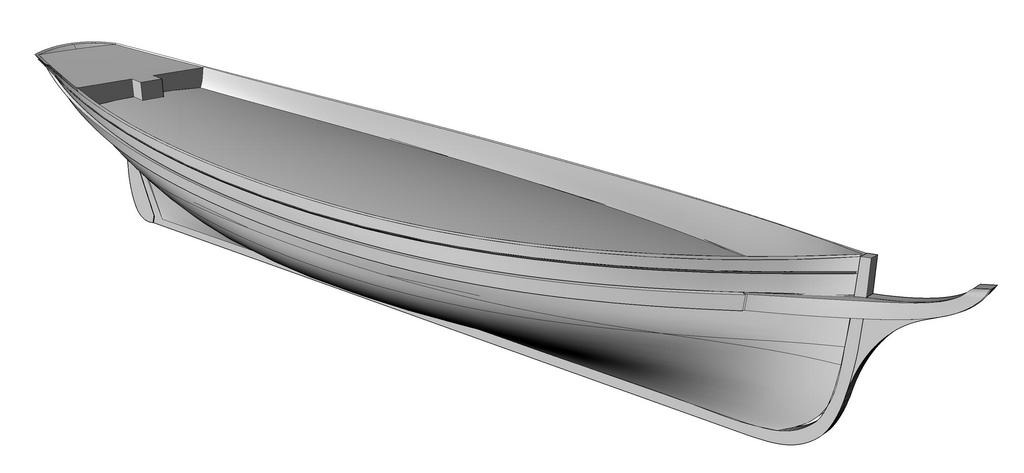

3D - модель корпуса

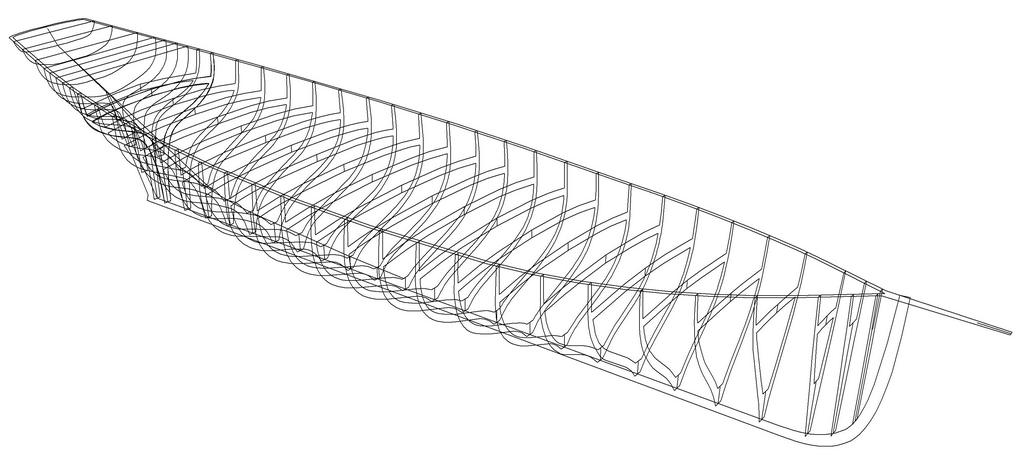

Создание основных профилей шпангоутов

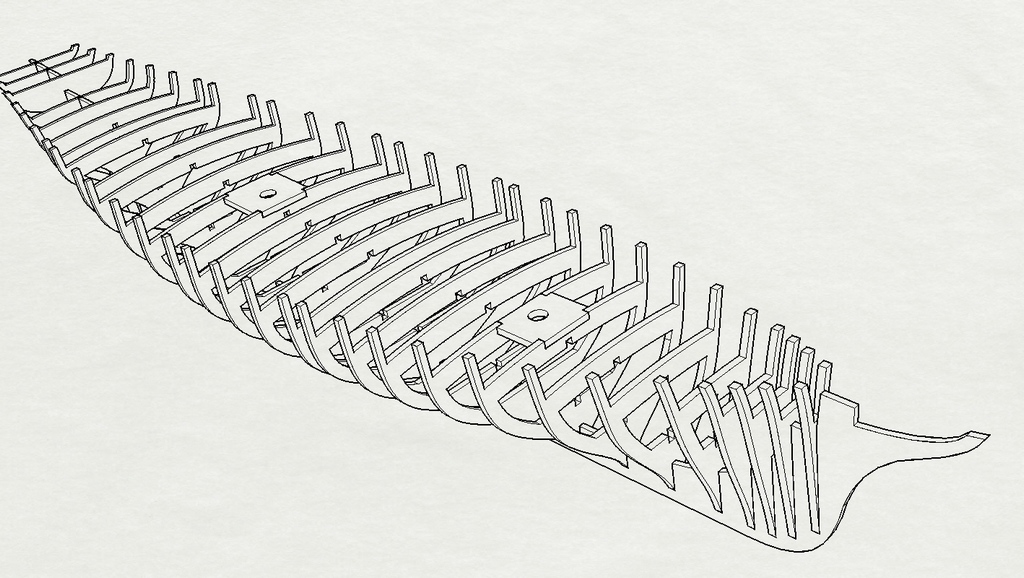

Окончательная конструкция набора

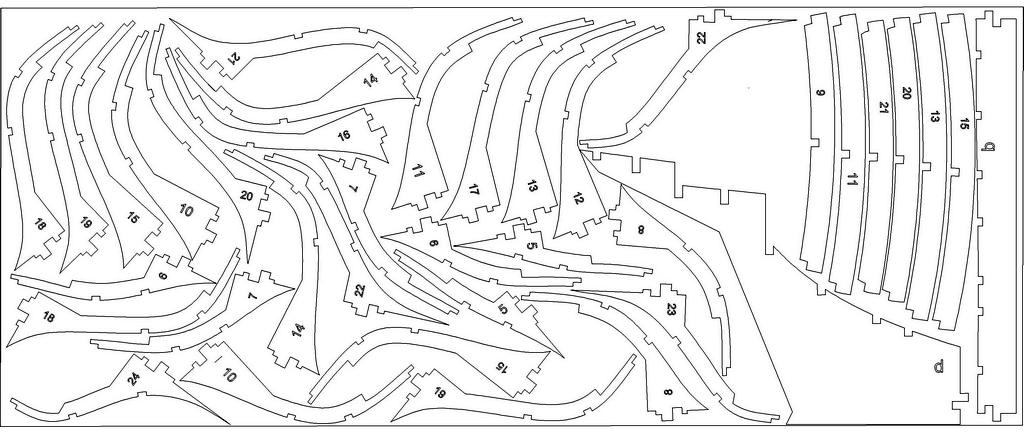

План раскроя листа фанеры

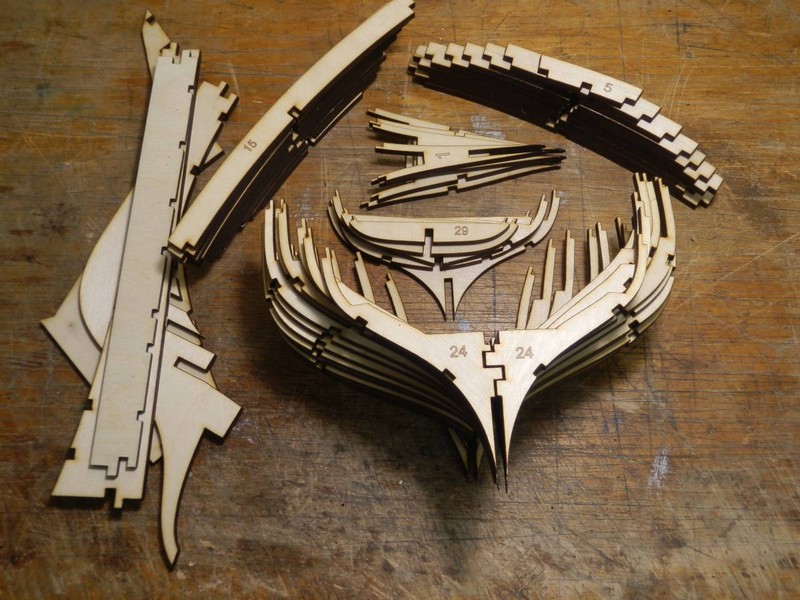

Результат порезки фанеры лазером
