Приваривание обшивки

    Хочется поделиться некоторым опытом по обшивке корпуса деревянной судомодели. Как показывает статистика форума, вопросы по этой теме  задаются периодически, особенно новичками, для которых этап обшивки часто является непреодолимым препятствием. Но все не так сложно, как кажется. И здесь хочется вспомнить часто упоминаемое в форуме: “Глаза боятся – руки делают!”.

Замечание1: приведенный способ приклеивания известен достаточно давно и применялся для облицовки мебели шпоном ценных пород дерева с помощью столярного клея.

Замечание2: Все указанные размеры и временные интервалы указаны приблизительно, они могут зависеть от масштаба модели, сорта клея, фазы луны и т.д.



    Обычно приклеивание планок обшивки выполняется холодным способом – на планку наносится клей, она прикладывается к месту и прижимается с помощью различных прижимов. В качестве прижимов используют прищепки, “крокодилы”, канцелярские биндеры, струбцинки, всевозможные захваты и т.д., причем список этот постоянно пополняется. К каким только ухищрениям не приходится прибегать иной раз, чтобы как-то прижать планку. Недостаток этого способа – нужно долго ждать, пока схватится клей и не везде есть место, за которое можно зацепиться зажимом. Другим недостатком можно считать небольшую силу прижима, поэтому для минимизации зазора приходиться очень тщательно подгонять склеиваемые поверхности. При горячем приваривании обшивки схватывание клея происходит за 20-40 секунд, за это время рейку можно очень сильно прижимать руками. Горячая рейка более гибкая и податливая, хорошо садится по месту, сильный прижим позволяет выбрать зазор до минимума.

    Итак,  предполагаем, что у нас уже имеется готовая основа для обшивки – набор корпуса. При выполнении двухслойной обшивки предполагаем наличие готового первого чернового слоя, который обязательно должен быть зафиксирован гвоздиками или термостойким клеем, иначе он при нагреве может отслоиться. Набор при однослойной обшивке должен быть тщательно проверен на соответствие чертежу. Если чертеж показывает внешние обводы корпуса, то необходимо отнять предполагаемую толщину обшивки. С помощью тонкой гибкой рейки, соизмеримой с рейками обшивки, проверяется качество малковки – рейка должна сгибаться плавно и без зазоров прилегать к торцам шпангоутов. При двухслойной обшивке аналогично проверяется качество первого слоя.

    Далее определяем масштабные размеры досок обшивки и схему их расположения согласно чертежам модели или времени/месту постройки модели.

    Выбираем дерево исходя из наличия и возможностей. Из доступных лучше всего груша и орех,  можно другие плодовые. Пилим рейки обшивки на циркулярке. Лучше всего это делать в два приема (Рис.1)  – сначала доска распускается на рейки с толщиной, равной ширине досок обшивки, затем эти рейки распиливаются на собственно доски обшивки, причем на толщину лучше дать запас 0.5 - 1 мм для последующей шлифовки.



Распиловка дерева на рейки

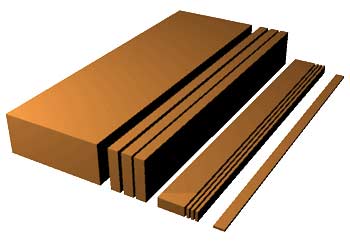

Рис. 1. Распиловка дерева на рейки.


    Для приклеивания обшивки нужен клей ПВА и утюг. Клей должен быть достаточно густой. Иногда в продаже бывает слишком жидкий клей ПВА, который хорошо клеит бумагу, но для дерева не годится. Утюг лучше выделить отдельный, чтобы не иметь конфликтов в семье, можно самый простой, но обязательно с терморегулятором. В принципе, утюг указан как самый доступный инструмент, можно применить и другой нагреватель, например, мощный паяльник с терморегулятором и гладкой массивной насадкой из латуни.

    Для лучшего результата рейки, которыми будут облицовываться криволинейные участки поверхности корпуса, лучше предварительно согнуть, придав им окончательную форму по месту установки. Делается это с помощью того же утюга.

    Кстати, цитата из статьи (tooling_primer_on_planking.php): “… фактически каждой рейке необходимо придавать соответствующую форму, поскольку ее нельзя гнуть на ребро. Гнутье на ребро означает боковое поперечное сгибание рейки. Если вы попробуете это сделать, один край рейки поднимется над шпангоутами, и вы не сможете ее прибить, ее край в этом месте будет выступать над остальными.” Трудно понять, какую технологию и древесину использовал автор, но дерево прекрасно гнется на ребро после размачивания и нагрева. Например, те же груша и орех 5Х1,5 мм очень легко сгибается до радиуса примерно 10 см. Если запас реек большой, то можно несколько штук согнуть и до 3 см, но сломанных реек будет раза в четыре больше.

    Итак, для гнутья необходимо выбрать самые качественные рейки, без дефектов и пороков,  волокна древесины должны быть направлены строго вдоль рейки. Любая неравномерность в структуре древесины будет потенциальным местом разлома. Рейки погружаются в воду на 5-15 мин, далее размоченная рейка прижимается к деревянной доске горячим (регулятор примерно между ** и ***) утюгом и начинается проглаживание вдоль рейки. Правой рукой (для правшей) движется утюг слева направо, а левой рукой конец рейки отклоняется в нужную сторону, причем не только перпендикулярно рейке, а и немного в сторону от утюга, чтобы рейка при этом еще и получала натяжение (Рис.2). Это уменьшает вероятность перелома рейки.



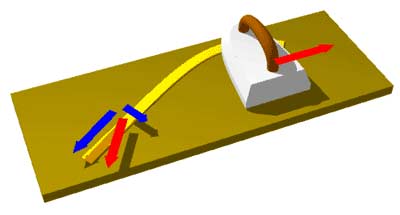

Сила, приложенная к концу рейки

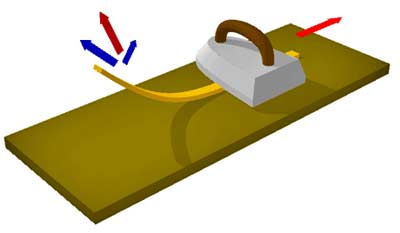

Рис. 2. Сила, приложенная к концу рейки, имеет две составляющие – сгибающую и натягивающую, причем последняя значительно больше.



    Гнутье на ребро осуществляется почти так же (Рис.3), но действовать здесь приходится крайне осторожно. Любая поспешность приводит к поломке рейки. Размоченная рейка ложится на доску и проглаживается утюгом. При движении утюга конец рейки постепенно отклоняется в нужную сторону. После первого прохода рейка опять на несколько секунд погружается в воду и такая же операция производится с другой стороны рейки. Постепенно, шаг за шагом рейка сгибается до нужного профиля. При некотором запасе реек и терпения эта операция дает неплохой результат(Рис.4).



Гнутье на ребро

Рис. 3. Гнутье на ребро.



Согнутая на торец рейка из груши

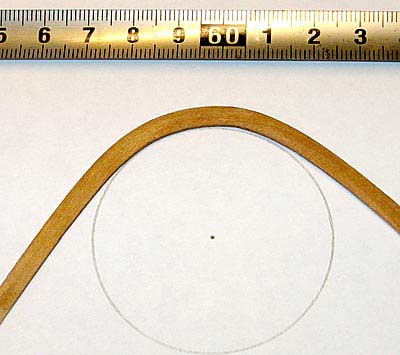

Рис. 4. Согнутая на торец рейка из груши 4,5Х 1,5 мм, радиус изгиба – 25 мм



    Теперь собственно о процессе приваривания обшивки. Обшиваемая поверхность грунтуется разбавленным в 2-3 раза клеем ПВА. Пока грунтовка сохнет, необходимо из деревянной рейки сечением примерно 3Х20 мм  изготовить простейший прижим, для чего конец  рейки заостряется до толщины, равной примерно полуторной толщине реек, для удобства в торце можно сделать узкий паз (Рис.5)



простейший прижим

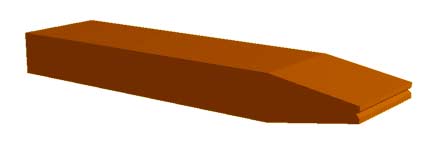

Рис. 5. Простейший прижим.



    Обшивку обычно начинают с бархоутов (мэйнвельсов), которые делят обшивку корпуса на надводную и подводную часть. Толщина бархоутов немного больше толщины досок обшивки, но принцип их приклеивания тот же. Для облегчения изгиба бархоутов в носовой части можно сделать несколько поперечных надрезов с обратной стороны (Рис.6). Положение бархоутов необходимо выверить очень точно , после приклеивания их необходимо зафиксировать гвоздиками для исключения смещения.



несколько поперечных надрезов с обратной стороны

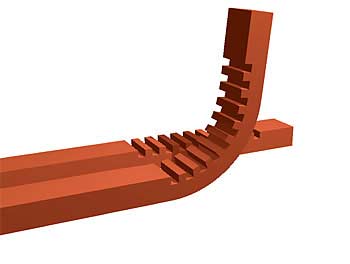

Рис. 6. Несколько поперечных надрезов с обратной стороны.



    Итак – обшивка. На рейку с обратной стороны наносится слой клея толщиной около 0,5 мм, рейка прикладывается к своему месту на корпусе, слегка прижимается и после этого снимается. Производится визуальный контроль смачивания клеем обшиваемой поверхности, при необходимости наносится немного клея на места, которые остались сухими. Теперь нужно выдержать паузу 30-60 сек для того, чтобы клей начал полимеризоваться. Далее рейка укладывается на место и ее конец длиной 30-40 мм прогревается утюгом в течении примерно 20-30 сек до тех пор, пока клей не начнет закипать, после чего при помощи прижима рейка сильно прижимается к поверхности. Направление прижима выбирается таким, чтобы рейка прижималась и к обшиваемой поверхности, и к ребру соседней рейки, и к торцу соседней рейки (Рис.7). Прижимать необходимо достаточно сильно в течении 20-40 сек, пока не застынет клей. Далее аналогично приваривается остальная часть рейки постепенно участками по 30-100 мм (зависит от кривизны поверхности). Всё, рейка приклеена, не нужно никаких прижимов и гвоздиков, можно приклеивать следующую.

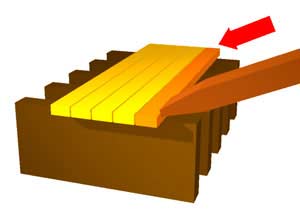

Направление прижима

Рис. 7. Направление прижима.



    При обшивке изогнутой поверхности рейкам необходимо придавать трапецевидное сечение для обеспечения плотного прилегания реек (Рис. 8).



рейкам необходимо придавать трапецевидное сечение

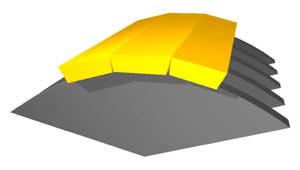

Рис. 8. Рейкам необходимо придавать трапецевидное сечение.



Устранение дефектов

    Одним из достоинств приведенного метода является обратимость процесса, т.е., если планка приварена плохо, ее можно еще раз нагреть и снять. Даже через несколько недель можно легко отделить рейку, хотя с течением времени клеевое соединение постепенно все более твердеет.

    Несмотря на сильный прижим реек в момент приваривания, иногда все равно возникают дефекты обшивки в виде щелей между рейками (Рис. 9А). В таком случае можно воспользоваться следующим способом.



Дефект обшивки и способ его устранения

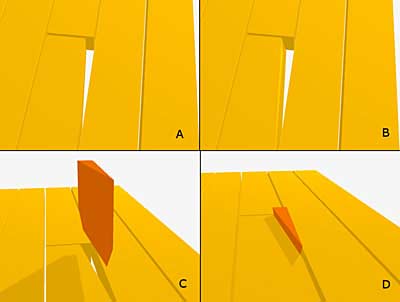

Рис. 9. Дефект обшивки и способ его устранения.



    С помощью острого резака щели придется слегка клиновидная форма (Рис. 9B), затем вырезается соответствующей формы клин (Рис. 9С). Цвет древесины и направление волокон в клине должен совпадать с соседними рейками, при выполнении этого условия дефект практически не будет заметен. Клин смазывается клеем ПВА и плотно вставляется в щель. Через несколько минут, когда клей слегка схватится, выступающая часть клина срезается острым резаком на высоте около 0,5 мм (Рис. 9D). Далее клин прижимается сверху горячим утюгом. Под воздействием тепла и влаги из клея клин размягчается и плотно заполняет щель. После остывания остается зашкурить место ремонта – дефект будет практически незаметен (см. выделенную область на Рис. 10). Щели шириной меньше  0,3 мм можно не заделывать – при лакировании они заполняться лаком.



Фрагмент готовой обшивки

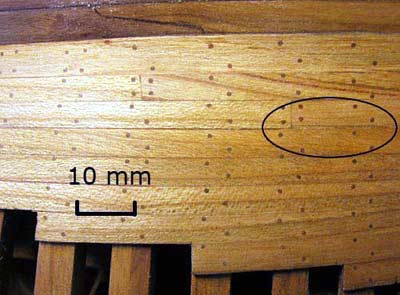

Рис. 10. Фрагмент готовой обшивки планками из черешни.



    Описанным выше способом я обшил две модели, результатом очень доволен, чего и вам желаю. :)
