Императорская яхта "Королева Виктория"

1845

Комплект чертежей М1:32 и иллюстраций

Russian Imperial yacht "Queen Victoria"

1845

Drawings set in scale 1/32 and illustrations

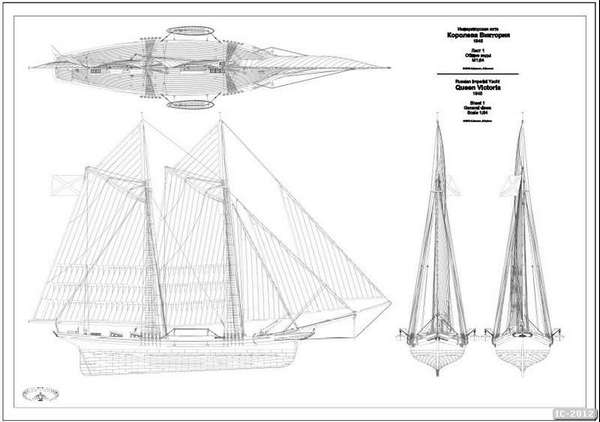

Лист1 Формат А0 . Общие виды

Sheet 1 Format A0 . General views



Лист2 Формат А0 . Корпус

Sheet 2 Format A0 . Hull



Лист 3 Формат А0 . Теория

Sheet 3 Format A0 . Lines drawing

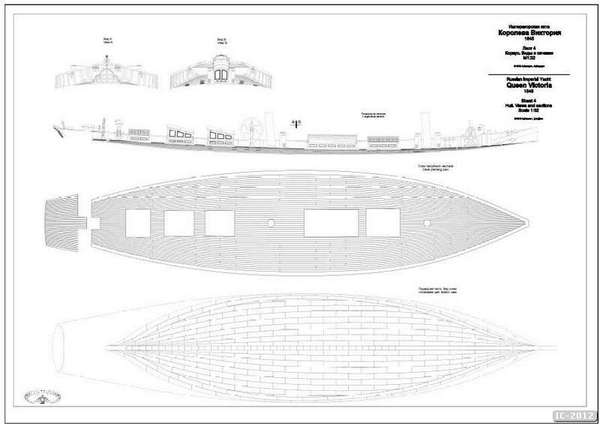

Лист 4 Формат А0 . Корпус . Виды и сечения

Sheet 4 Format A0 . Hull. Views and sections

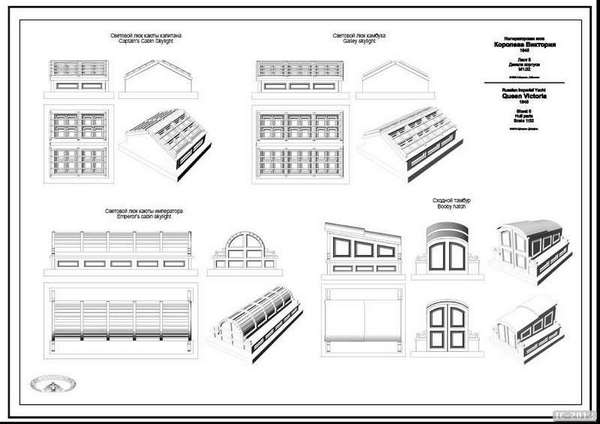

Лист 5 Формат А3 . Детали корпуса

Sheet 5 Format A3 . Hull parts

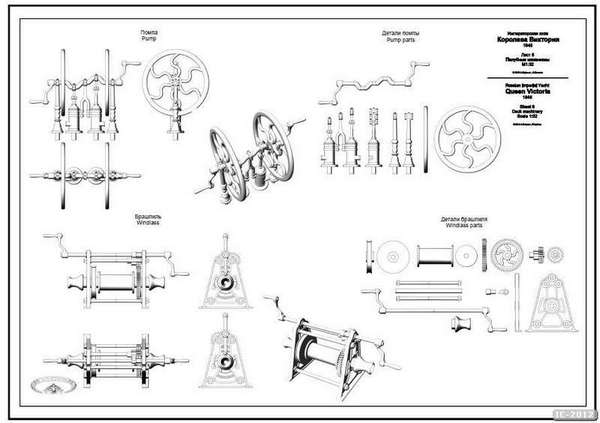

Лист 6 Формат А3 . Палубные механизмы

Sheet 6 Format A3 . Deck machinery



Лист 7 Формат А3 . Детали корпуса

Sheet 7 Format A3 . Hull parts



Лист 8 Формат А3 . Детали

Sheet 8 Format A3 . Parts

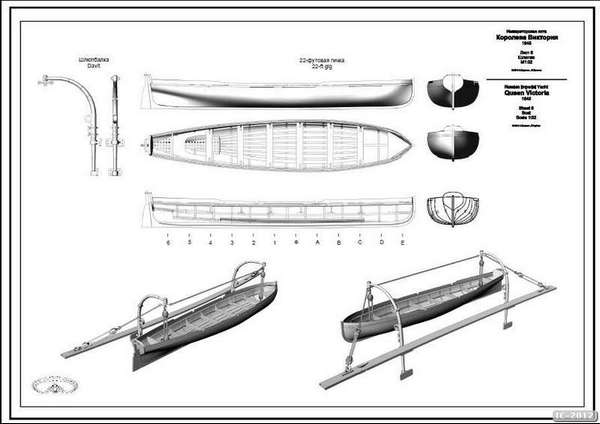

Лист 9 Формат А3 . Шлюпка

Sheet 9 Format A3 . Boat



Лист 10 Формат А3 . Рангоут

Sheet 10 Format A3 . Mast and spars

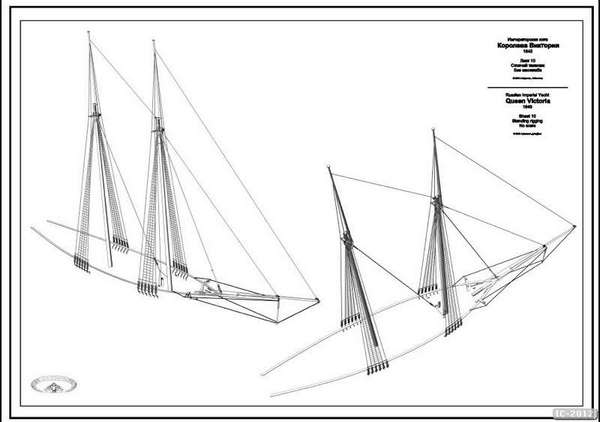

Лист 11 Формат А3 . Стоячий такелаж

Sheet 11 Format A3 . Standing rigging



Лист 12 Формат А3 . Стоячий такелаж

Sheet 12 Format A3 . Standing rigging



Лист 13 Формат А3 . Бегучий такелаж

Sheet 13 Format A3 . Running rigging



Лист 14 Формат А3 . Бегучий такелаж

Sheet 14 Format A3 . Running rigging



Лист 15 Формат А3 . Бегучий такелаж

Sheet 15 Format A3 . Running rigging

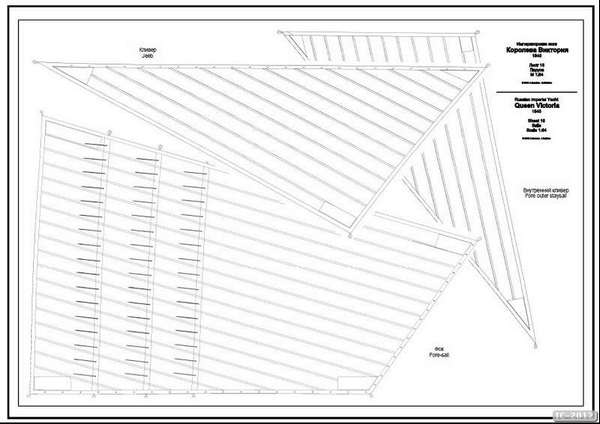

Лист 16 Формат А3 . Паруса

Sheet 16 Format A3 . Sails

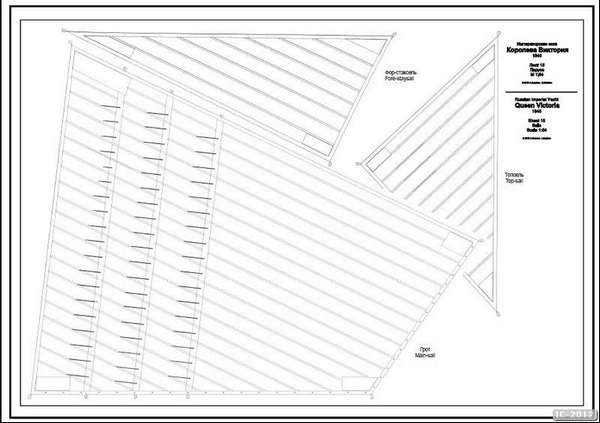

Лист 17 Формат А3 . Паруса

Sheet 17 Format A3 . Sails
